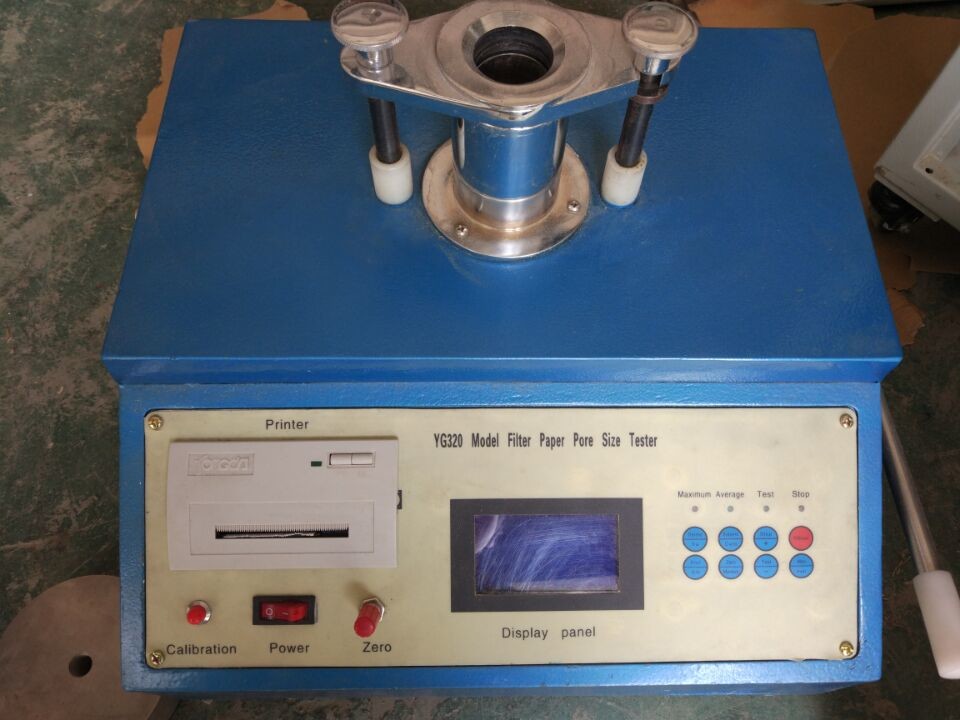

Equipo de prueba de papel para el tamaño del poro de papel de filtro, presión de aire 0 - 20kp
Introducción
el probador del tamaño del poro 1.Electronic se diseña según los estándares control de calidad/T794-2007. Según el principio de acción capilar, mientras el aire medido forzado por una adherencia de soldadura líquida de los poros materiales de la prueba, el aire fuera de la muestra del tubo más grande del poro del líquido, de modo que el agujero correspondiente cuando la primera burbuja requirió la presión. Usando la tensión sabida de la superficie líquida en la temperatura medida,
el tamaño máximo del tamaño del poro 2.The y medio del poro de la muestra se puede calcular usando la ecuación capilar.
Parámetros técnicos
1, el kpa de la gama de presión de aire 00.50-20.00
2, el índice de la presión de 2-2.5kpa/de minuto
3, la pantalla LCD muestra la matriz de punto 128 * 64
4, la exactitud del ± el 1% de la presión
5, la resolución de la presión de 0.01kPa
6, resolución de la abertura de los 0.05μm
7, gama de la medida de la abertura de los 4.57μm-210.8μm
8, el grueso 0.10-3.5m m de la muestra
9, la zona de pruebas 10 del ² del ± 0.2cm
10, el ± 0.5m m del diámetro φ35.7 del anillo
11, el volumen de los cilindros de gas 2.5L
12, tamaño del instrumento (altura del × de la anchura del × de la longitud) 275 × 315 del × 440
13, CA del poder 220V
Estructura del instrumento
El instrumento consiste en piezas mecánicas y el sistema de control electrónico de la medida.
1, piezas mecánicas:
El instrumento utiliza la estructura de caja, integrada por las piezas siguientes (véase el diagrama)
(1) prueba la muestra que afianza la parte con abrazadera
Un anillo de presión
Banco de pruebas de B
Tubo de la ayuda de C
Leva de la compresión de D
E aprieta la manija
(2) cilindros de gas
(3) el panel de la calibración de la velocidad:
Un botón del ajuste del flujo del interfaz de la calibración del interruptor b del interfaz de la calibración (flujo en el puerto de la descarga el reactivo) c de la prueba
(4) panel de control
(5) bomba de aire
(6) instalaciones eléctricas
(7) tornillos de nivelación
