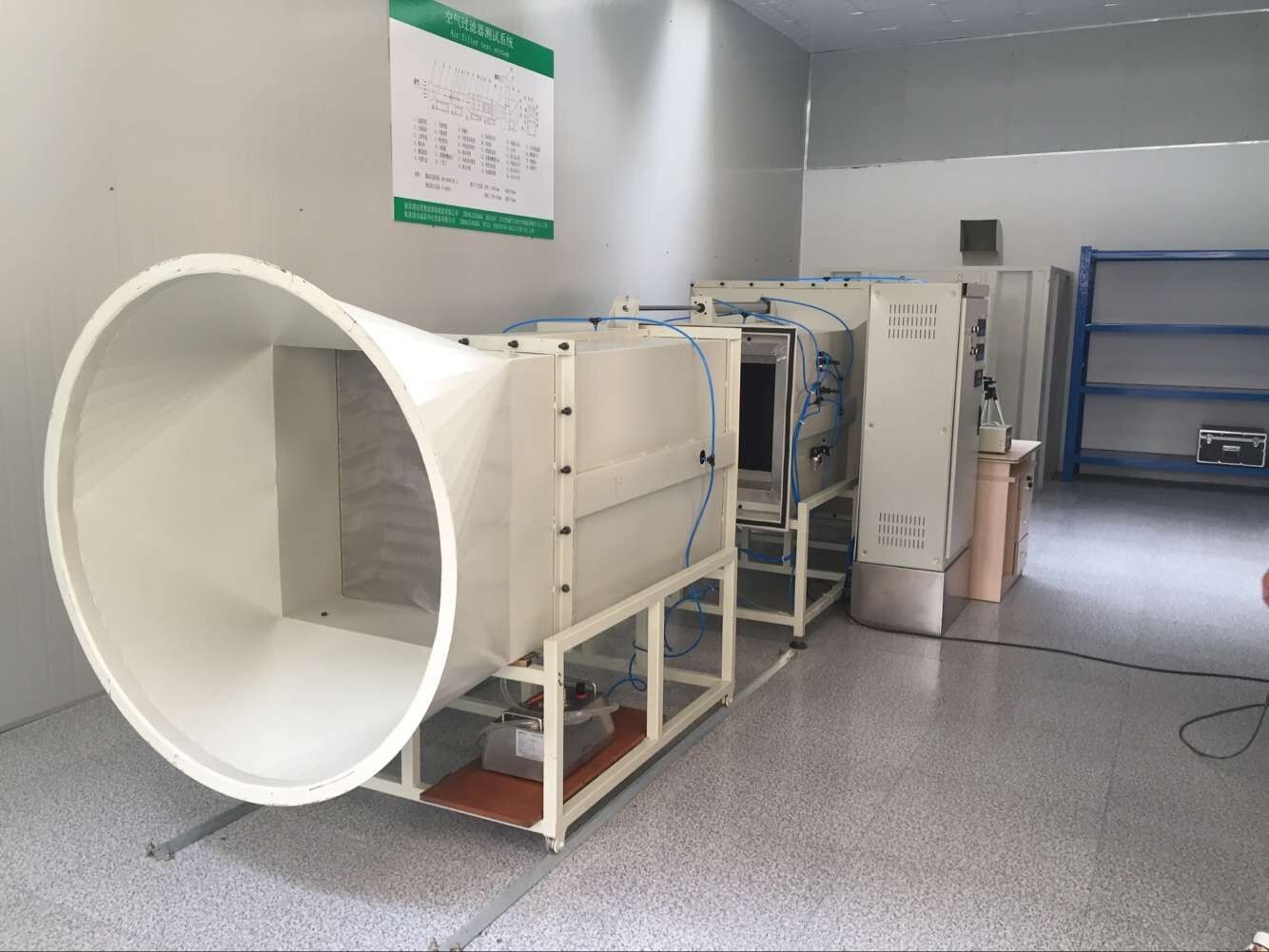

Estándar del equipo de prueba del filtro de aire de HEPA ISO 5011 SAE J726
1. Tubo filtrante
2. Muestreo por aguas arriba
3. Tubo por aguas arriba
4. Anillo de presión estática
5. Pruebe el cartucho
6. Afiance el cilindro con abrazadera
7. Tubo rio abajo.
8. Muestreo rio abajo
9. Tubería afilada
tablero 10.Current
asamblea de boca 11.Flow
puerta 12.Handicraft
puerta 13.Deteetion
junta de la entrada 14.Air
diámetro 15.Inlet
tubo 16.Exhaust
polvo del extractor 17.Air
ventilador 18.Centrifugal
marco de la fijación 19.Fan
marco 20.Air
estante de la fijación 21.Pipe
anillo de presión estática de la boca 22.Flow
estante del mueble 23.Pipeline
24. Caja de control eléctrica
metro de la exhibición del volumen 25.Air
26. Indicador diferenciado
tabla de la exhibición 27.Resistance
28.Air fluyen interruptor del metro
29. Interruptor del metro de la resistencia
30. Interruptor de presión diferenciada
gobernador de velocidad del motor 31.Main
interruptor 32.Governor
33. Lámpara del poder
interruptor 34.Power
Estándares ejecutables
1. ISO5011
2. SAEJ726
3. JB/T9747
Característico

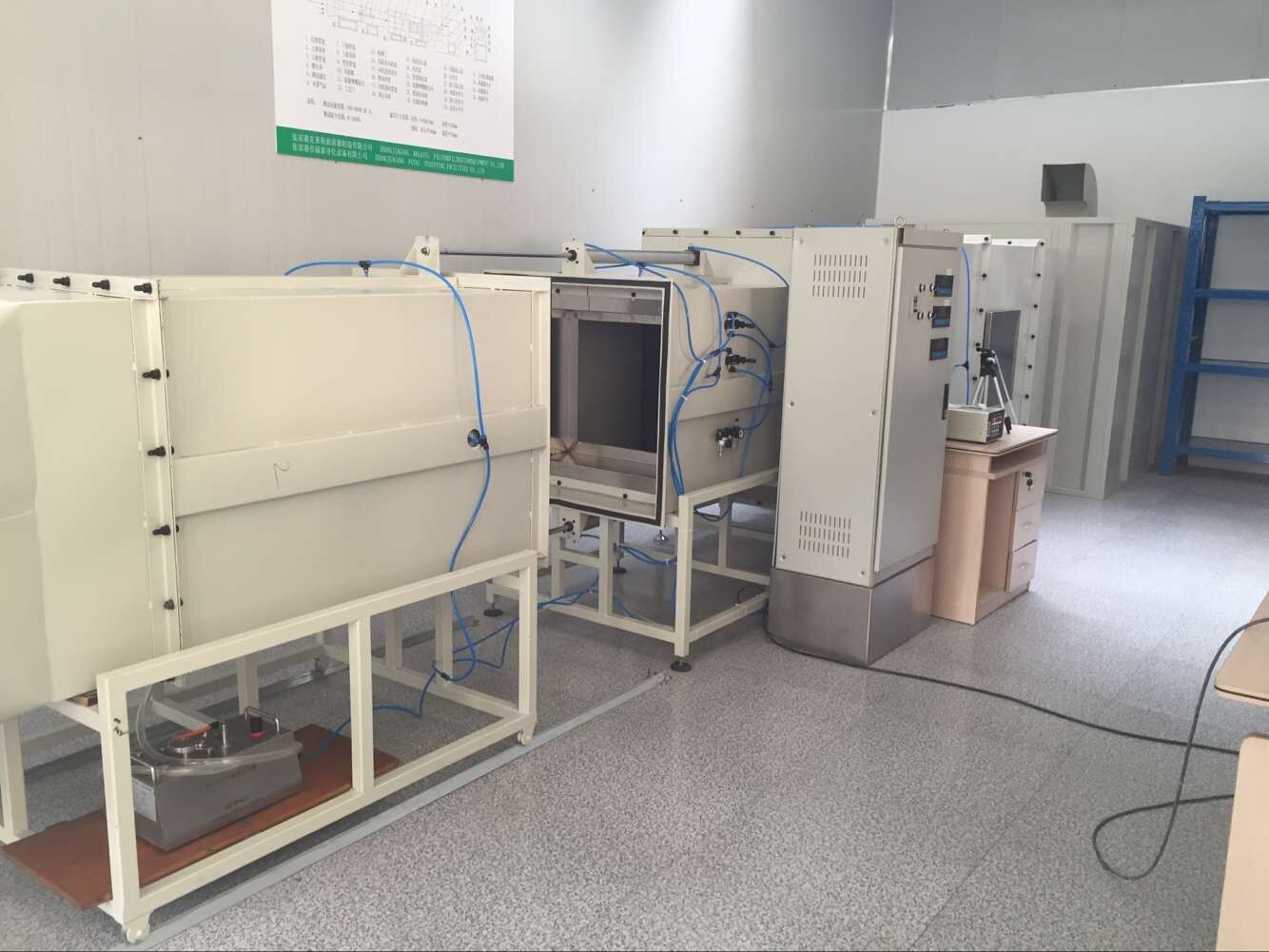

El ordenador controla, exhibe, registra e imprime automáticamente el resultado de la prueba. El banco de prueba consiste en el extractor del aire, el sistema de prueba, el flujo y sistema de la medición y de control de la presión, sistema de alimentación del polvo, sistema eléctrico, sistema de control informático y el panel del acero inoxidable.
Especificaciones:
| Gama del volumen de aire de la prueba: ³ /h de los 300-40000m |
| Gama de la resistencia de la prueba: 0-1000Pa |
| Dimensión del filtro de la prueba: Altura del cuadrado 610x610m m: 300m m |
| Columna circular: diámetro <500mm |
| altura <700mm |
Usos
Se emplea para probar la eficacia del filtro y bloquear la vida del filtro de combustible.
